機床系列

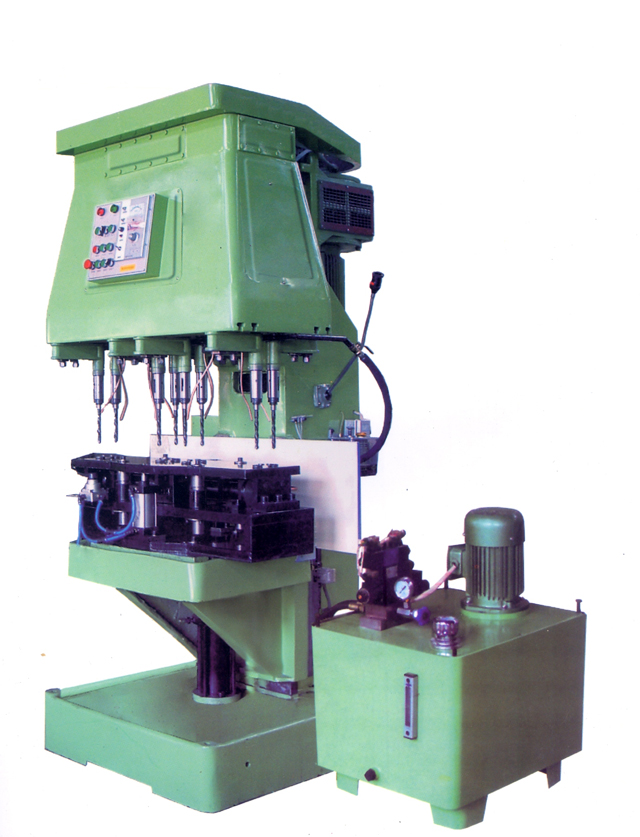

可調多軸排式鉆床
詳細信息
：
可調多軸鉆床
| 型號規格 | KZ2-B1-8 | KZ2-B2-8 | KZ2-B3-8 | KZ2-B3-10 | KZ2-B4-8 | KZ2-B4-10 | KZ2-B4-12 |
| 主軸數 | 8 | 8 | 8 | 10 | 8 | 10 | 12 |
| 主軸錐孔 | 莫氏一號 |
莫氏二號 （莫氏一號） |
莫氏二號 |
莫氏二號 （莫氏一號） |
莫氏二號 | 莫氏二號 | 莫氏二號 |
| 最大鉆孔直徑 |
鑄鐵Φ14 鋼Φ11 |
鑄鐵Φ16 鋼Φ13 |
鑄鐵Φ20 鋼Φ17 |
鑄鐵Φ16 鋼Φ13 |
鑄鐵Φ23 鋼Φ20 |
鑄鐵Φ20 鋼Φ17 |
鑄鐵Φ17 鋼Φ14 |
| 加工范圍 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 |
| 330X160 | 330X160 | 330X160 | 330X160 | 330X160 | 330X160 | 330X160 | |
| 主軸端面到工作臺距離 |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
| 工作臺面 | 600X550 | 600X550 | 600X550 | 600X550 | 600X550 | 600X550 | 600X550 |
| 中心軸軸心線至導軌距離 | 290 | 290 | 290 | 290 | 290 | 290 | |
|
主軸轉速（r/min） (無級調速) |
500-1000 |
300-500 （500-1000） |
300-500 |
300-500 （500-1000） |
300-500 | 300-500 |
300-500 （500-1000） |
| 工作總送進行程 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 |
| 送進運動 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
| 工作臺最大送進力kg | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 主軸間最小距離 | 48（31） | 48（31） | 48（31） | 48（31） | 48（31） | 48（31） | 48（31） |
| 主電動機（KW） |
YCT160-4B 3 |
YCT180-4A 4 |
YCT200-4A 5.5 |
YCT200-4A 5.5 |
YCT200-4B 7.5 |
YCT200-4B 7.5 |
YCT200-4B 7.5 |
|
液壓驅動電機 （KW） |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
| 重量液壓站除外 | ~2400 | ~2450 | ~2500 | ~2550 | ~2600 | ~2650 | ~2700 |
|
外形尺寸 （長X寬X高） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
技術參數僅供參考，按供需雙方協議制作。
